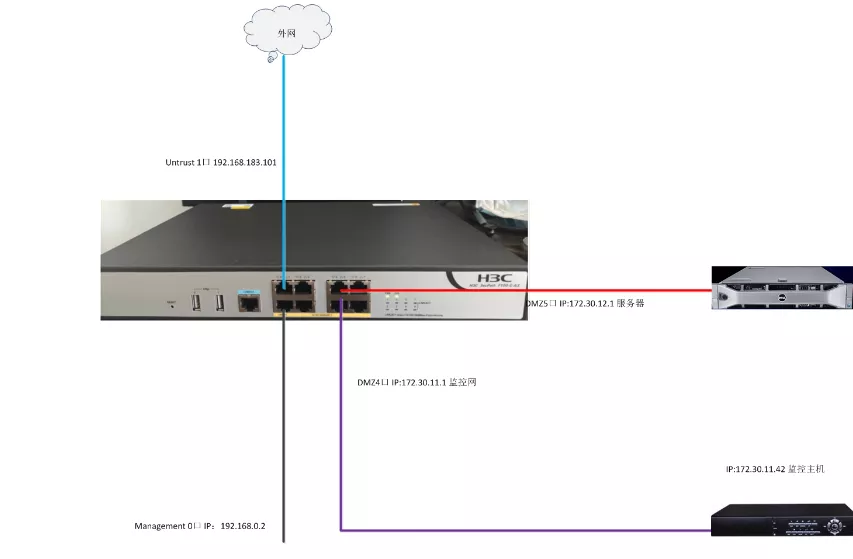

H3C防火墙基本设置，配置IP地址，配置安全域，配置服务器外网映射一、网络拓扑与需求
二、防火墙登录和配置密码 1、登录H3C防火墙，默认H3C防火墙的GE1/0/0口和GE1/0/2口为管理口，GE1/0/0IP地址为192.168.0.1，GE1/0/2IP地址为192.168.1.1。 interface GigabitEthernet1/0/0 port link-moderoute ip address192.168.0.1 255.255.255.0 # interface GigabitEthernet1/0/1 port link-moderoute # interface GigabitEthernet1/0/2 port link-moderoute ip address192.168.1.1 255.255.255.0 2、https://192.168.0.1打开网页进行防火墙配置，输入默认用户名admin，密码admin。

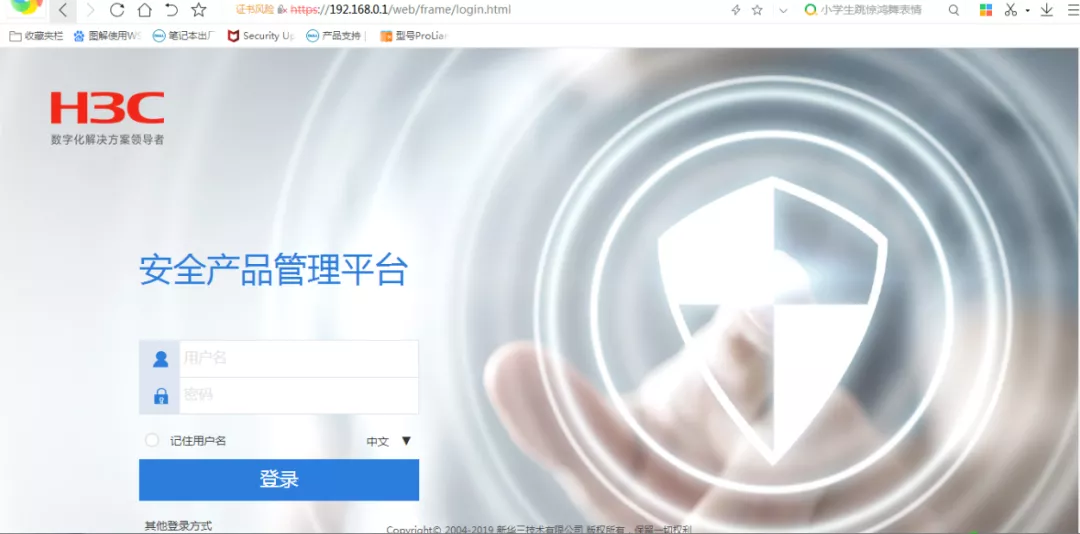

3、登录防火墙配置界面。

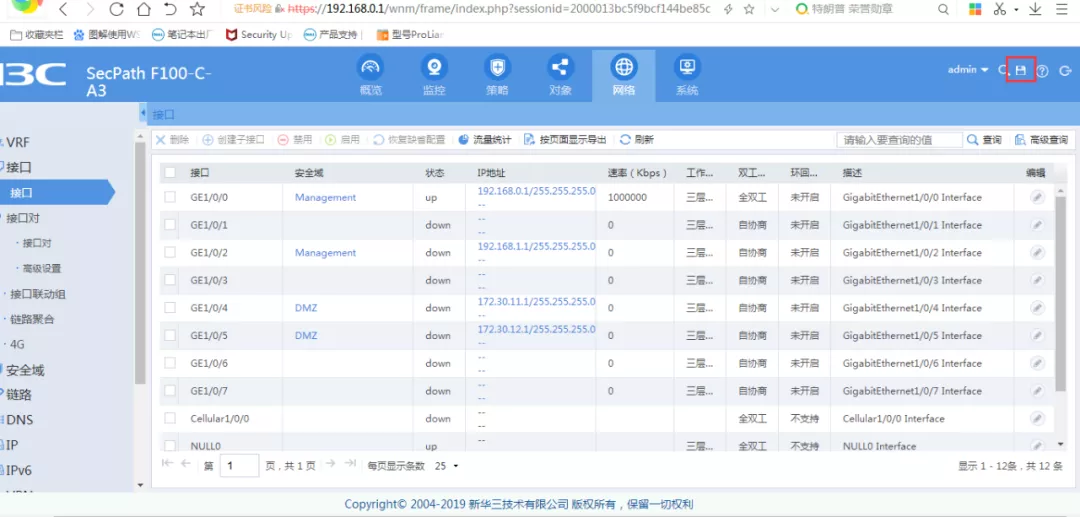

4、登录界面后，第一项工作，把防火墙密码重新修改一下。

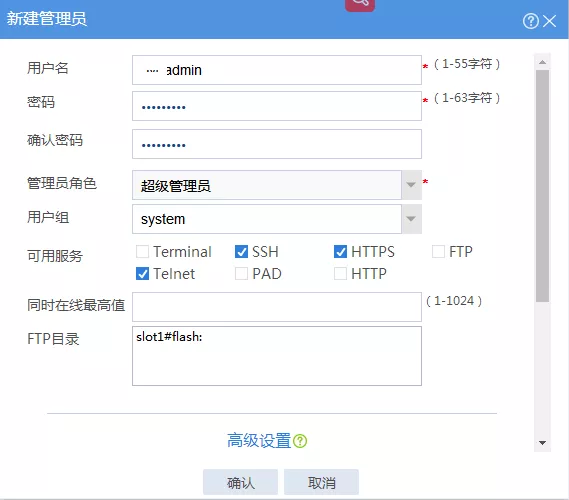

5、修改密码、管理员角色和可用服务，可用服务包括，Terminal，SSH,HTTPS,FTP,Telnet,PAD,HTTP，按自己需求勾选 。

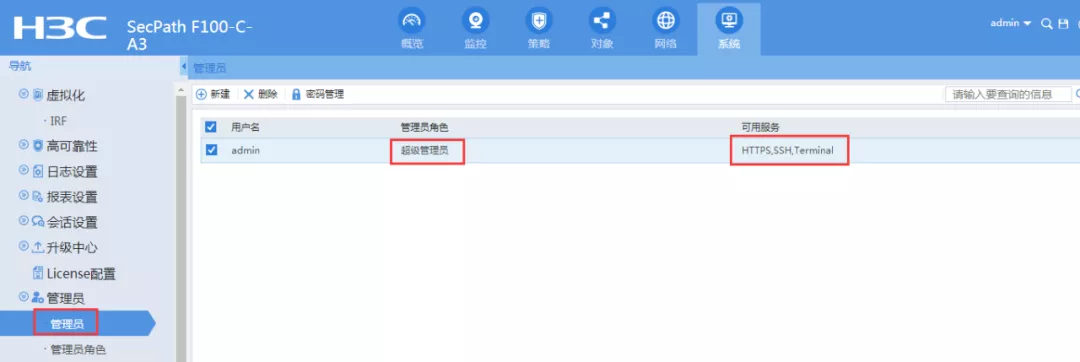

6、勾选完成后，点击确定，密码更改完成。

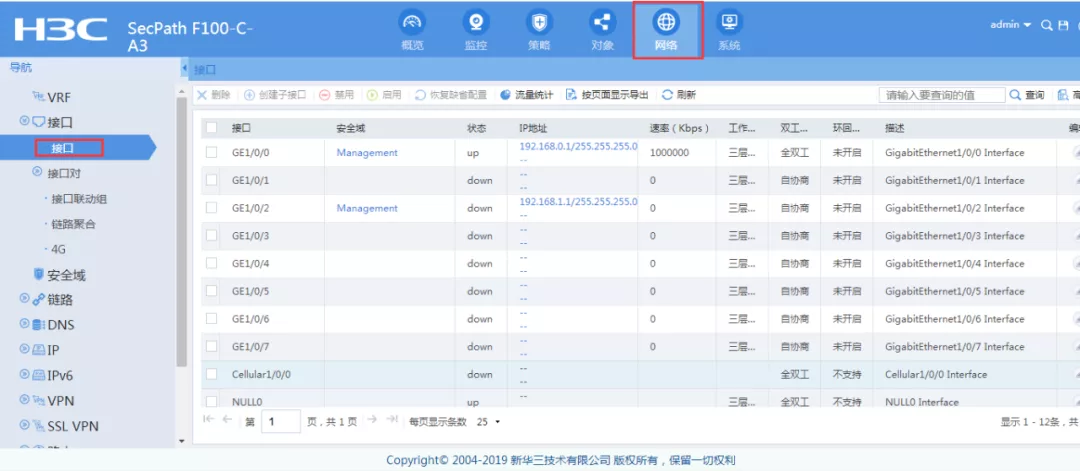

三、网络IP地址配置 1、在web界面中，找到网络，接口。可以看到每个接口的IP地址。

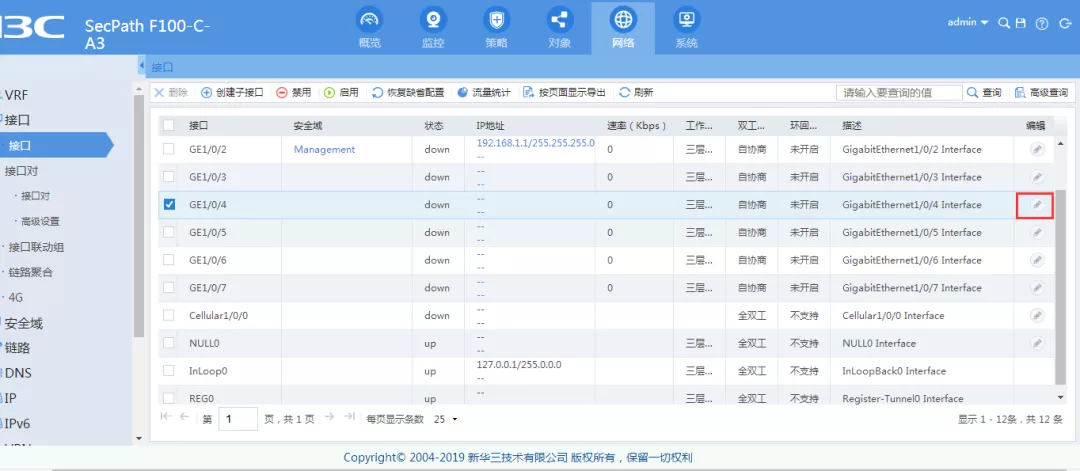

2、按需求，配置IP地址，将GE1/0/4IP地址配置为172.30.11.1，点击后面接口的编辑按钮。

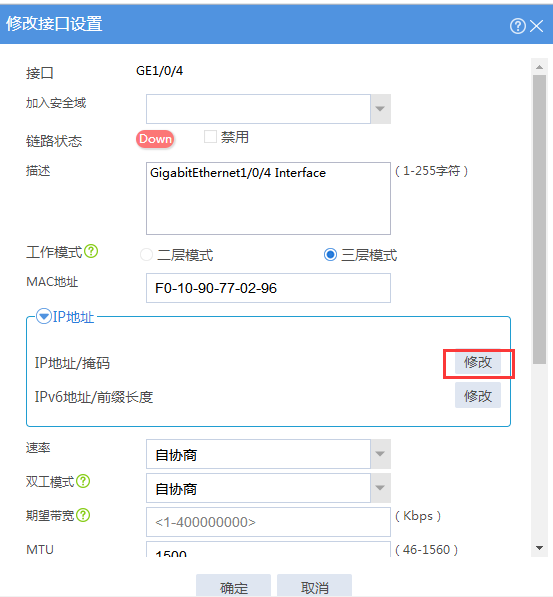

3、开始配置IP地址，在配置IP地址之前，需要将此接口必须加入到相应的安全域。由于是连接内部的监控网络，所以将此接口加入DMZ域。

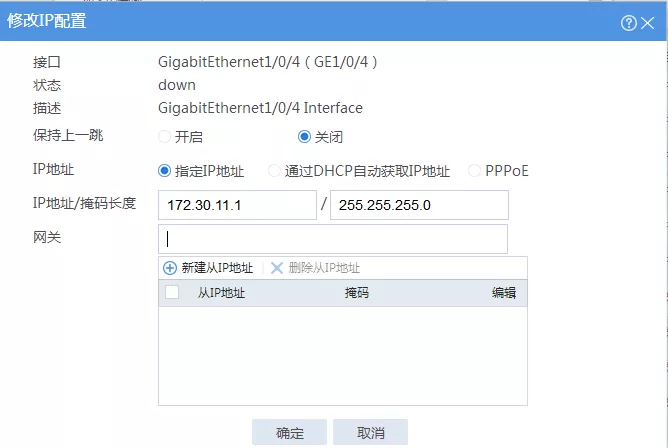

4、设置固定IP地址为172.30.11.1/255.255.255.0，配置完成后，点击确定即可。

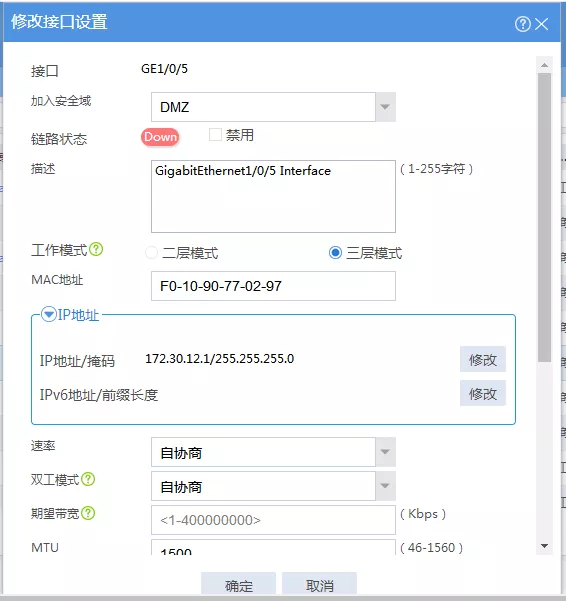

5、编辑GE1/0/5，IP地址与GE1/0/4设置相同，此口作为服务器使用，需要将此口加入DMZ安全域，然后设置IP地址为172.30.12.1/255.255.255.0。

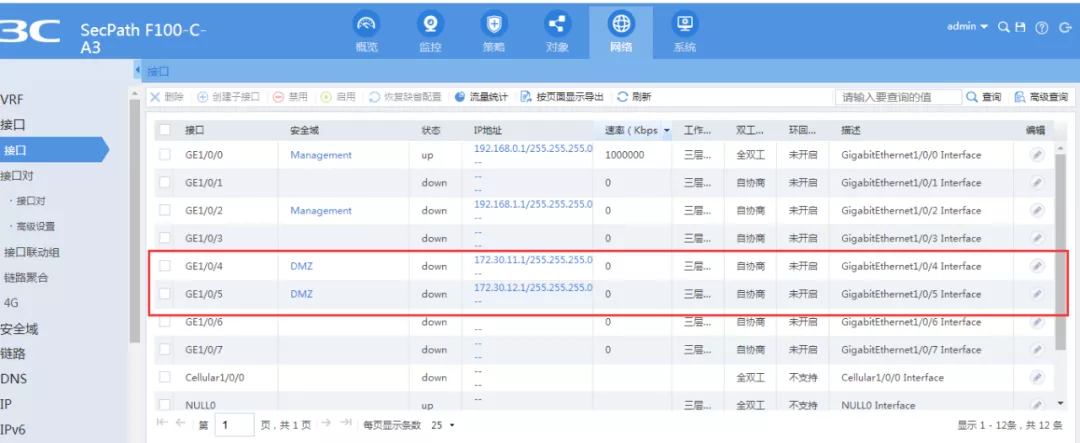

6、两个DMZ接口IP地址已经配置完成。
7、配置外网口，将GE1/0/1配置为外网口，加入Untrust安全域。点击后面的编辑按钮，进行编辑。

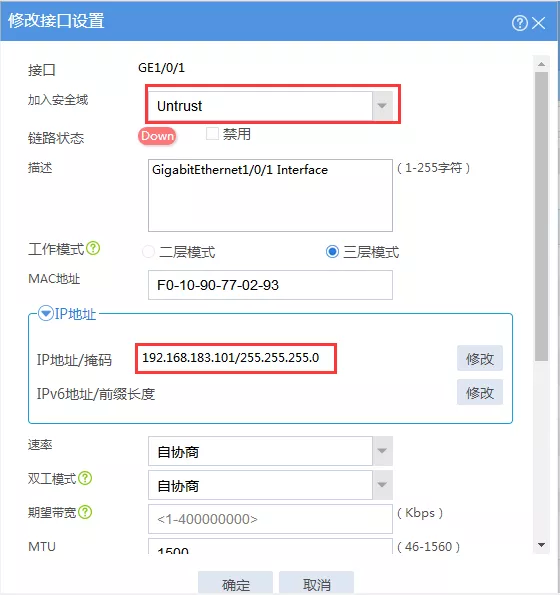

8、将GE1/0/1加入Untrust域，设置外网的IP地址为192.168.183.101。

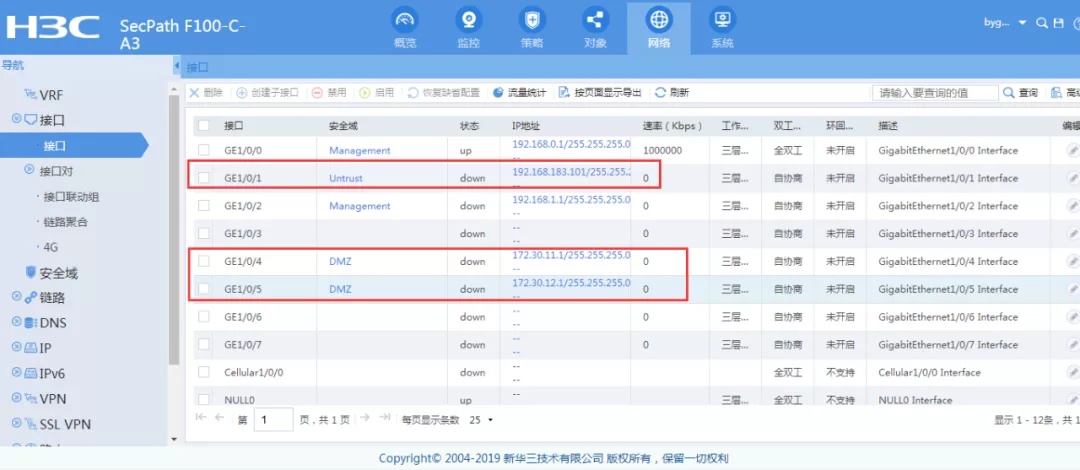

9、外网和内网IP地址已经配置完成。

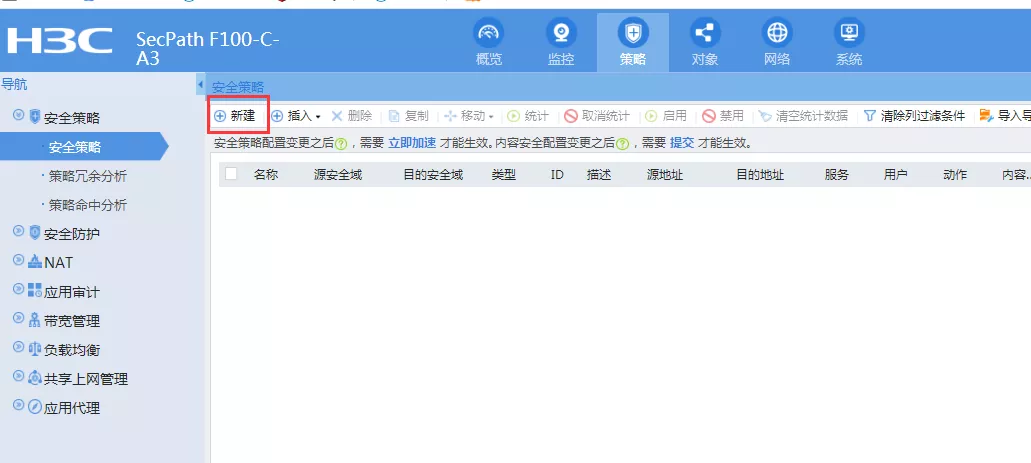

10、在网络的安全域中，可以看相应的接口加入到哪些安全域中。 四、安全策略配置 1、防火墙，必须要设置安全策略，才可以做到相互之前的访问。而且安全域之前的流量是单向的。在策略中，找到安全策略，然后开始新建。

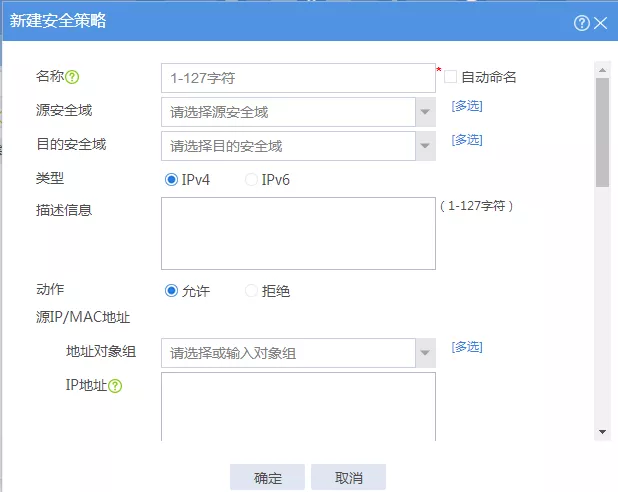

2、新建名称。
3、输入源安全域，选择Local，什么是Local，本地安全域，这个就是防火墙本身自己的接口。

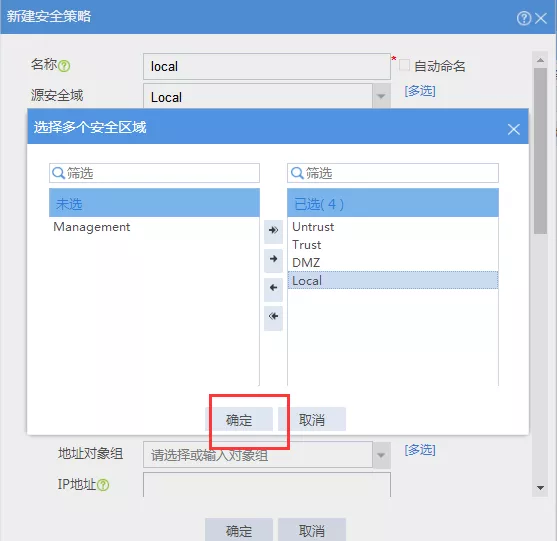

4、输入目的安全域，选择Untrust，Trust，DMZ，Local。
5、动作，选择允许。单击确定。
6、第一条策略已经设置成功。防火墙本地端口到Untrust，Trust，DMZ，Local都可以通信。
7、当我们将服务器接入服务器的GE1/0/5，配置完IP地址后，发现去ping 172.30.12.1无法通信。那是为什么呢？
8、那是因为，防火墙local本身可以ping通DMZ接口172.30.12.1，这个ping可以回来。当我们用服务器去ping 172.30.12.1，数据包是从DMZ到Local的，但是我们发现，没有从DMZ到Local的安全策略。 9、创建，DMZ到Local安全策略。
10、创建完成后，再使用服务器去ping 172.30.12.1发现可以正常ping通。
五、Untrust外网主机，如何可以访问到DMZ中主机呢？ 1、配置DMZ到Untrust安全策略，允许通行。然后再配置Untrust到DMZ策略，允许通行，如下所示。
2、安全策略已经放行，如果从Untrust访问内网，必须要配置服务器端口映射。在策略中，找到NAT，然后找到NAT内部服务器--策略配置。 3、名称，可以自定义，选择外部Untrust接口，GE1/0/1，协议类型为TCP,6,映射方式：外网地址单一，未使用外网端口或外网端口单一。
4、外网地址：使用当前接口的主IP地址作为内部服务器的外网地址(Easy IP)。外网端口1082，内部服务器IP地址为监控服务器的IP地址：172.30.11.42，内部服务器端口 1082。
5、创建1082和8000两个端口外网映射。这两个端口都需要映射，才可以进行监控访问。
6、从外网可以正常ping 192.168.183.101
7、使用telnet命令访问外网口映射端口号。
8、可以正常访问映射到内部服务器1082端口。
9、使用web界面，打开外网口IP地址，192.168.183.101:1082发现可以正常打开。
|
